三個封閉母線槽的計算規則
發布者：admin 時間：2018-05-09 17:03:00

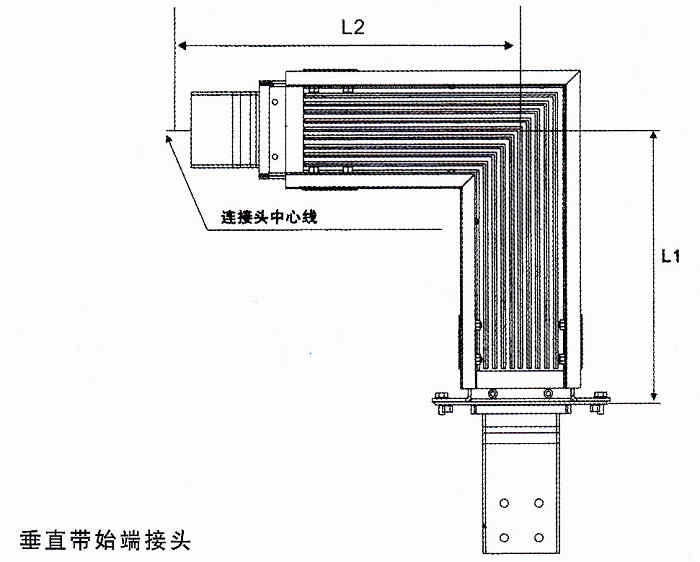

母線槽彎頭
1、用途這是根據母線槽厚度和截面推算載流量的口訣，主要計算鋁母線槽的載流量，也可解決銅母線槽的載流量。母線槽載流量與截面有關，同時也受母線槽厚度的影響。因此可以根據厚度來確定母線槽“每站方毫米的載流量”，再乘上相應的截面即得。
2、口訣鋁母線槽（鋁排）厚度與每平方毫米的載流量（安）的關系： 4—3、8—2、中—2半，10厚以上1.8安。
①銅排再乘1.3。 ② 3、說明口訣以鋁母線槽為準。對于銅母線槽（銅排）則單獨作了說明。
①口訣“4—3”是指“厚度為4毫米的鋁母線槽，每平方米載流量為3安”?！?—3”可讀“四、三”，前者指厚度，后者指電流。凡屬這種厚度的母線槽，只要知道它的截面，將“截面的平方毫米數乘上3”便是載流量，安。同樣“8—2”是指“厚度為8毫米的鋁母線槽，每平方毫米載流流量為2安”。凡屬這種厚度的母線槽，只要知道它的截面，將“截面的平方毫米數乘上2”便是載流量，安?！爸小?半”是指“厚度在4與8平方毫米中間的情況，如厚5或6毫米的鋁母線槽，每平方毫米載流量為25安半（2.5安）”。凡屬這種厚度的母線槽，只要知道它的截面，將“截面的平方毫米數乘上1.8”便是載流量，安。
[例1] 40×4鋁母線槽，按“4—3”算得載流量為480安（40×4×3）。
例2] 80×8鋁母線槽，按“8—2”算得載流量為1280安（80×8×2）。
[例3] 60×6鋁母線槽，按“中—2半”算得載流量為900安（60×6×2.5）。
[例4] 100×10鋁母線槽，按“10厚以上1.8安” 算得載流量為1800安（100×10×1.8）。
母線槽的載流量還與交流、直流，母線槽平放、豎放、環境溫度以及多條母線槽并列使用等有關系，但影響不大，只是環境溫度較高時，可同導線一樣打九折處理。至于并列使用時，在交流情況下二條并列乘0.8，三條并列乘0.7，四條并列乘0.6?？梢赃@樣記?。憾?、條、四條，八、七、六折。直流并列時則一律乘0.9。這些就不一一舉例了。
②口訣“銅排再乘1.3”是指銅母線槽的載流量約比同規格的鋁母線槽大三成。因此，可先 按相同規格的鋁母線槽計算，再乘上1.3即得。
例如： 40×4銅母線槽 624安（480×1.3）60×6銅母線槽 1170安（900×1.3）100×10銅母線槽 2340安（1800×1.3）
有關環境溫度較高以及母線槽并列使用的問題，可同鋁母線槽一樣處理。
3 另外一種簡單方法
有一簡單計算方法,即單根矩形國英銅業銅排載流量=排寬 * ( 排厚 + 8 )，雙層載流量＝1.5倍單層載流量三層載流量＝2.0倍單層載流量單片母線的載流量（θn=70℃），母線尺寸(寬X厚）mmXmm\x05鋁（A）\x05銅（A）TMY。
